文章摘要:离心泵的叶轮是离心泵的做功零件,依靠它高速旋转对液体做功而实现液体的输送,是离心泵的重要零件之一.叶轮一般由轮毂、叶片和盖板三部分组成.叶轮的盖板有前盖板和后盖板之分,叶轮入口...
离心泵的叶轮是离心泵的做功零件,依靠它高速旋转对液体做功而实现液体的输送,是离心泵的重要零件之一。

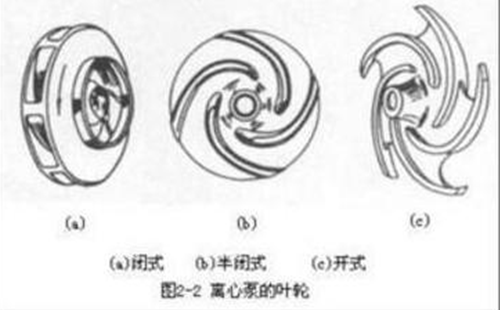

叶轮一般由轮毂、叶片和盖板三部分组成。叶轮的盖板有前盖板和后盖板之分,叶轮入口侧的盖板称为前盖板,另一侧的盖板称为后盖板。按结构形式,叶轮可分为闭式、半开式和开式三种形式。
闭式叶轮
叶轮的两侧均有盖板,盖板间有4~6个叶片,如图(a)所示。当叶片弯曲方向与叶轮旋转方向相反时,称为盾弯式叶片。一般叶轮的叶片均为后弯式叶片。这种闭式叶轮效率较高,应用较广,适用于输送不含固体颗粒及纤维的清洁液体。闭式叶轮有单吸和双吸两种类型。双吸叶轮比单吸叶轮输液量大。
半开式叶轮

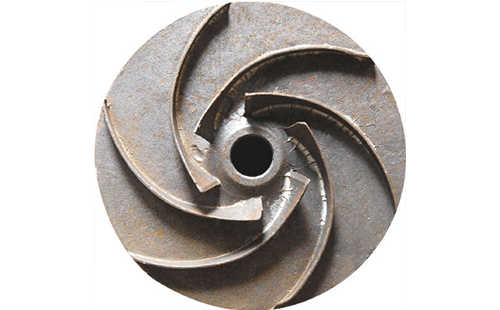

一般分为两种;一种是前半开式(如图B),由后盖板与叶片组成,此结构叶轮效率低,为提高效率需用可调间隙的密封环。另一种为后半开式,由前盖板与叶片组成,由于可应用与封闭叶轮相同的密封环,效率与封闭叶轮基本相同且叶片除输送液体外还具有密封作用。半开式叶轮适用于输送含有固体颗粒,纤维等悬浮物的液体。半开式叶轮制造难度小,成本低,且适应性强,今年来在化工用离心泵中应用逐渐增多。
开式叶轮
只有叶片和加强筋(如图c),无前后盖板的叶轮。开式叶轮叶片较少(2~5片),叶轮效率低,应用少,主要用于输送黏度较高的液体及浆状液体。
离心泵式水泵叶轮的叶片一般为后弯式叶片。叶片有圆柱形和扭曲形两种,应用扭曲叶片可减少叶片的负荷,并可改善离心泵的吸入性能,提高抗气蚀能力,但制造难度较大,造价较高。
化工用离心泵要求叶轮为铸造或全焊缝焊接的整体水泵叶轮。焊接水泵叶轮是近年发展起来的,多用于铸造性能差的金属材料(如铁及其合金)制造的化工用特种离心泵。焊接水泵叶轮的几何精度和表面光洁度均优于铸造叶轮,有利于提高离心泵的效率。
