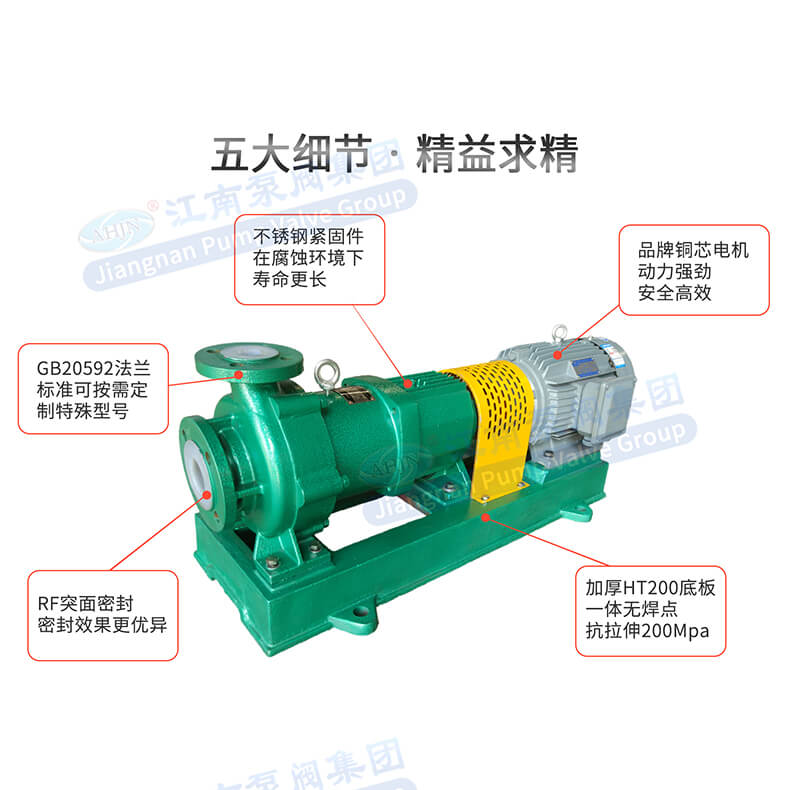

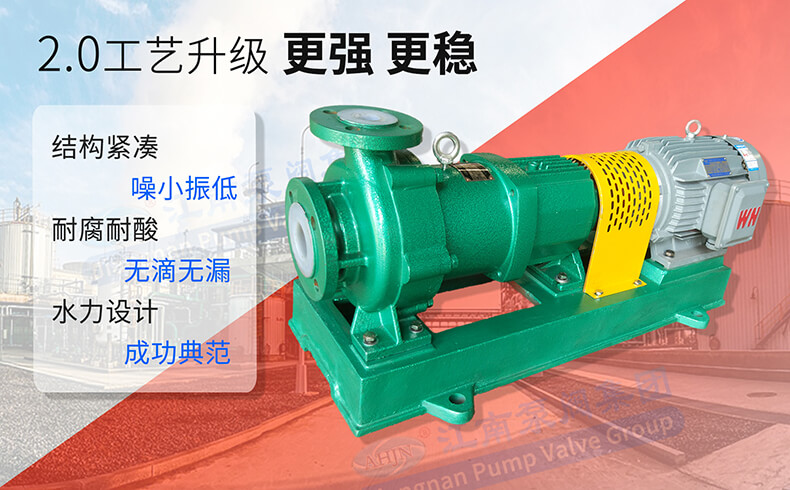

CMB-L可空转衬氟磁力泵

泵阀产品简介：

品牌厂家：JiangNan/江南泵业

产品别名：CMB-L氟塑料磁力泵|CMB-L衬氟磁力泵

主要材质：衬氟

流量范围：1.5-220m³/h

扬程范围：3-80m

功率范围：0.75-55kw

特别说明：产品图片及参数跟实际产品略有差异;

定制说明：一切规格按照客户实际情况或量身定制，支持非标定制。

库存配送：全国送货保障！

CMB-L可空转衬氟磁力泵产品概述

CMB-L可空转衬氟磁力泵，运用ANSYSICEM+CFD、CFX有限元分析、流体可视化仿真技术设计高性能的水力模型，泵体与叶轮、叶轮与隔离套设计有固体颗粒阻挡环结构，减小了颗粒磨损。

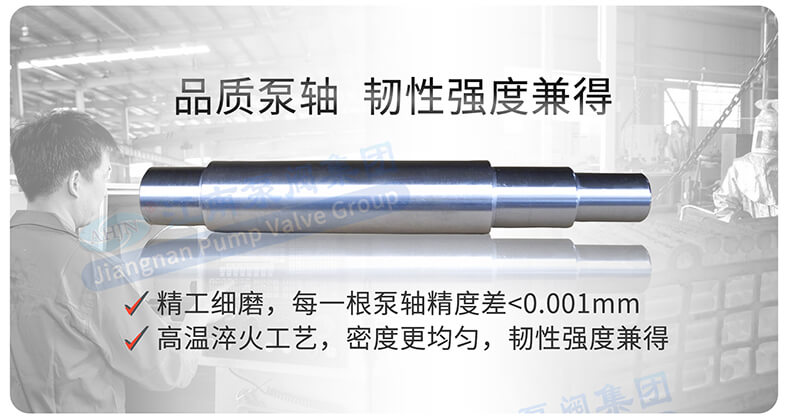

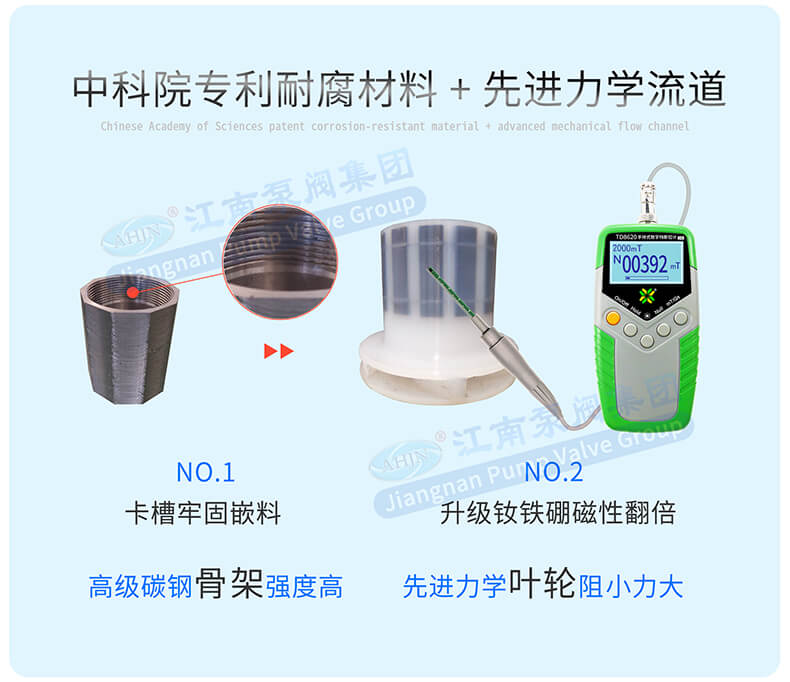

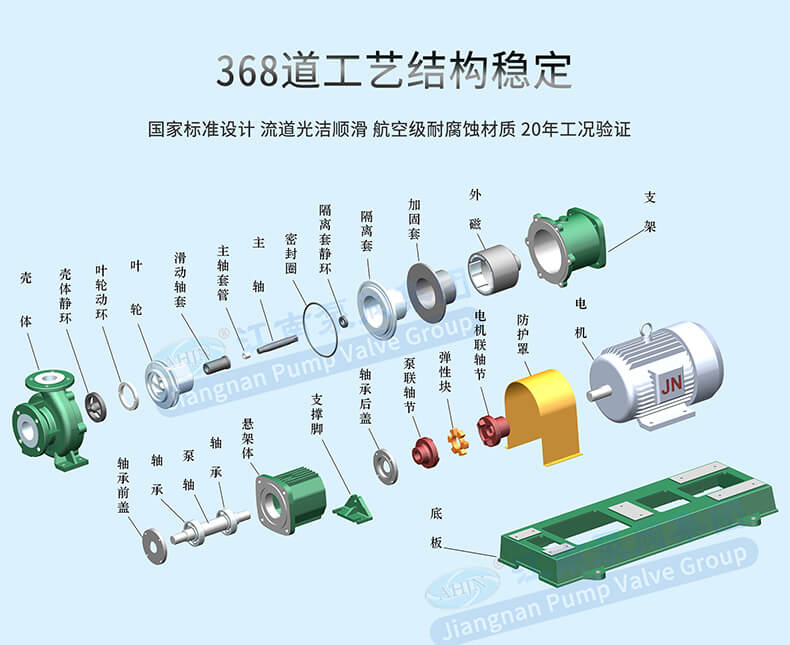

支承轴采用固定转轴宽支点非悬臂支承结构，免除了轴传动转子断轴烦恼，稳定性更好;非金属材料制造的加固套，彻底消除了磁涡流发热带来的损坏，提升了运行可靠性。
PLUSSSiC复合陶瓷制造滑动轴承部件，不仅耐固体颗粒磨损，而且可承受抽空状态下30min空运行，CMB(L)设计有轴承的长悬架体结构，可防止高温工况介质高温影响电机运行。
该泵具有耐颗粒、抗干磨、高效节能、运行稳定、静音低振、可靠性高、寿命长等同类氟塑料磁力泵无可比拟的优点，突破了传统氟塑料磁力泵使用限制，是强腐蚀、有毒、易挥发、易燃易爆、有机溶剂和贵重液体理想的环保输送设备。
使用温度范围：-20℃～150℃

序号	型号(Model)	转速(Rev) =2900r/min 介质密度(Medium density)=1000kg/m³
		流量	扬程	效率	进口	出口	汽蚀余量	电机功率	整机重量
		Flow	Pump head	η	Inlet	Outlet	Npshr	Power	Weight
		(m³/h)	(m)	(%)	(mm)	(mm)	(m)	(kW)	(kg)
1	CMB25-20-125L	2	20	24	ø25	ø20	2.0	0.75	55
2	CMB25-20-160L	2	32	22	ø25	ø20	2.0	1.1	60
3	CMB25-20-200L	2	50	20	ø25	ø20	2.0	2.2	85
4	CMB32-20-125L	3.6	20	19	ø32	ø20	2.0	1.1	60
5	CMB32-20-160L	3.6	32	27	ø32	ø20	2.0	1.5	70
6	CMB32-20-200L	3.6	50	24	ø32	ø20	2.5	3	100
7	CMB40-25-125L	6.3	20	36	ø40	ø25	2.5	1.5	65
8	CMB40-25-160L	6.3	32	33	ø40	ø25	2.5	2.2	75
9	CMB40-25-200L	6.3	50	29	ø40	ø25	2.5	5.5	120
10	CMB40-25-250L	6.3	80	25	ø40	ø25	2.5	7.5	165
11	CMB50-32-125L	12.5	20	47	ø50	ø32	2.5	2.2	70
12	CMB50-32-160L	12.5	32	43	ø50	ø32	2.5	4	120
13	CMB50-32-200L	12.5	50	40	ø50	ø32	2.5	7.5	155
14	CMB50-32-250L	12.5	80	35	ø50	ø32	2.5	11	220
15	CMB65-50-125L	25	20	58	ø65	ø50	2.5	4	115
16	CMB65-50-160L	25	32	50	ø65	ø50	2.5	5.5	135
17	CMB65-40-200L	25	50	45	ø65	ø40	2.5	11	190
18	CMB65-40-250L	25	80	40	ø65	ø40	2.5	18.5	270
19	CMB80-65-125L	50	20	54	ø80	ø65	3.0	5.5	105
20	CMB80-65-160L	50	32	52	ø80	ø65	3.0	11	170
21	CMB80-50-200L	50	50	46	ø80	ø50	3.0	18.5	230
22	CMB80-50-250L	50	80	43	ø80	ø50	3.5	30	360
23	CMB100-80-125L	100	20	63	ø100	ø80	3.5	11	175
24	CMB100-80-160L	100	32	50	ø100	ø80	3.5	18.5	235
25	CMB100-65-200L	100	50	46	ø100	ø65	3.5	30	350
26	CMB100-65-250L	100	80	43	ø100	ø65	4.0	45	480
27	CMB125-80-160L	160	32	60	ø125	ø80	4.0	30	410
28	CMB125-100-200L	200	50	55	ø125	ø100	4.5	55	590
