s-型泵的吸排口和吐出口都位于泵的轴心线之下，垂直于轴，在泵壳内打开，在险修时不需要拆卸进水，排出管道和马达(或其他原动式马达)，从联轴器看泵是顺时针转动的。还可按要求生产逆时针旋转的泵，但定购时须提出具体要求。

　　泵本体和泵盖组成叶轮工作室，上、下水法兰上均设有真空表和压力表。

　　管道螺孔，进出水法兰下部制有排水的管道螺孔。

　　通过静平衡检查后，叶轮用轴套和两侧轴套螺母固定，通过轴套螺母可以调整其轴向位置，叶轮的轴向力通过叶片的对称布置来达到平衡，可能还有些剩余的轴向力由轴端的轴承来承受。

　　泵的轴由两个单列向心球轴承支撑，轴承安装在泵主体两端的轴承体内，并用黄油润滑。双吸式密封环是用来减少泵叶轮处的泄漏。

　　泵经弹性联轴器与电机直接驱动(如必须用胶带驱动，则应设置单独的支架)。

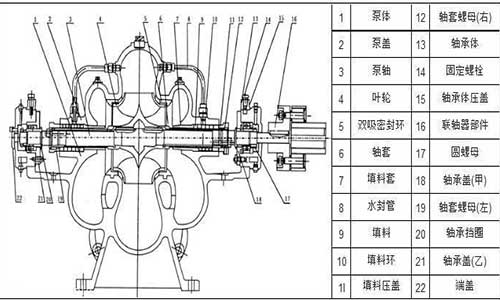

　　轴封为软填料密封，为冷却润滑密封腔、防止空气进入泵内，填料间设有填料环，泵工作时，有少量高压水通过泵盖中开面的梯形凹槽流过人填料腔，起到水封作用。s-型泵双吸泵结构示意图见图36。

　　s-型泵为单级双吸中开离心泵，用于输送温度不超过80摄氏度的清水或类似于水的液体。可用于工厂、矿山、城市、电厂给排水，农田排灌及各种水利工程等。

　　新可以取代此双吸离心泵无需安装真空泵和安装底阀清水污水均可使用的节能产品为：双自吸排污泵。
