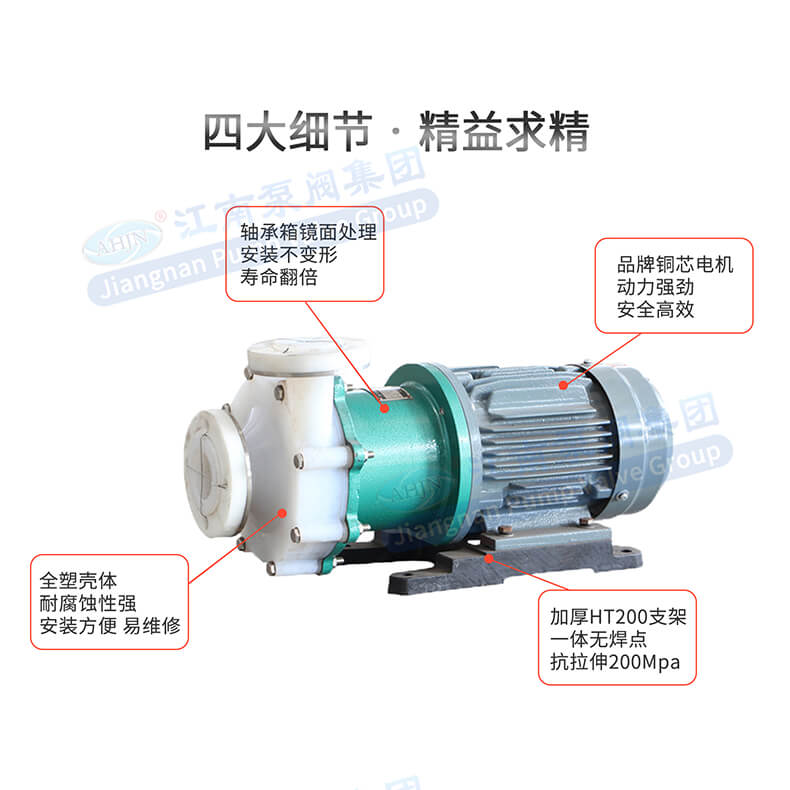

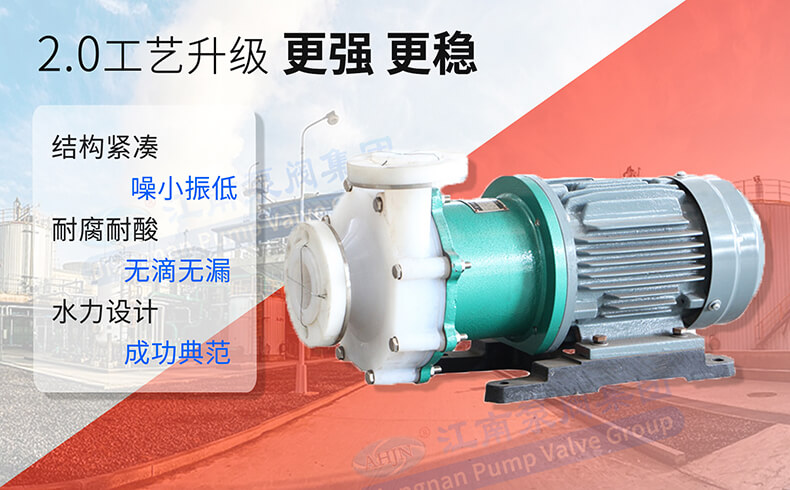

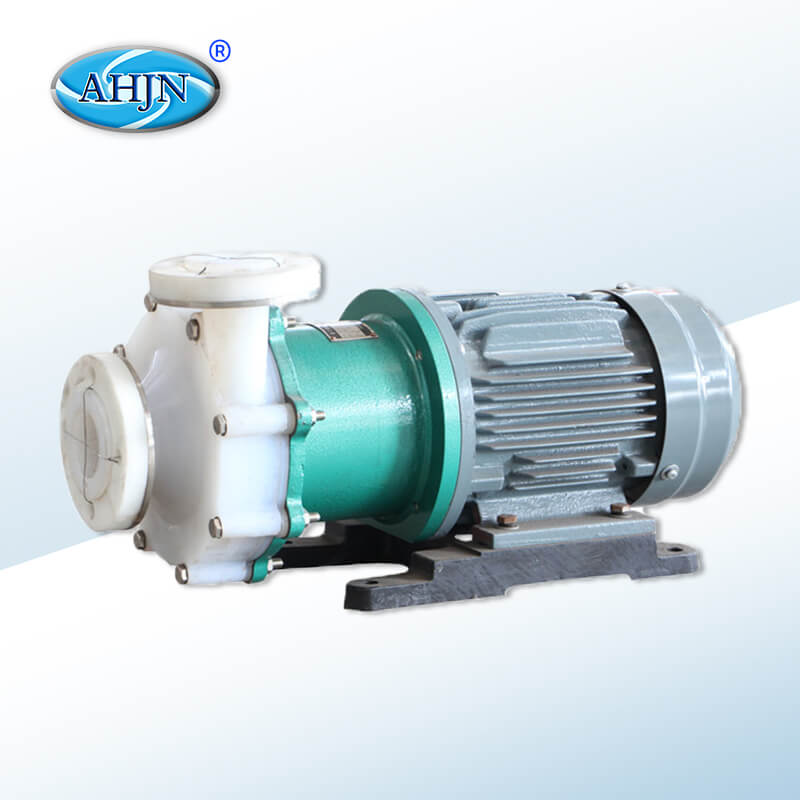

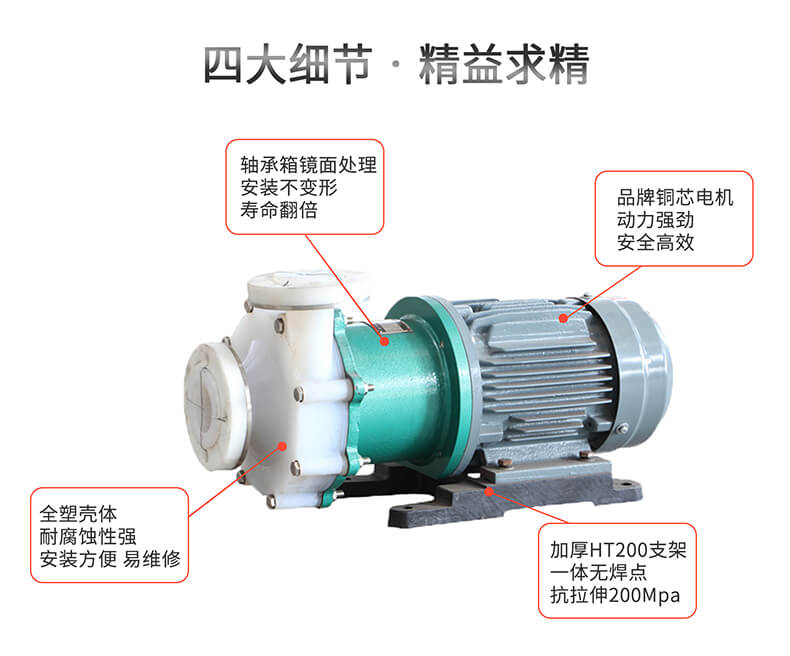

CQB氟塑料微型磁力泵

别名：CQB衬氟磁力泵|CQB四氟磁力泵

型号：CQB

品牌：江南

材质：氟塑料

流量：0.5-120 m³/h

扬程：1.5-50 m

功率：0.025-18.5 Kw

在线订购

CQB氟塑料微型磁力泵 产品概述

  • CQB氟塑料微型磁力泵简称为“CQB磁力泵”，采用磁力耦合传动，不存在动密封点，因此防止了一般轴传动式离心泵轴封外跑、冒、滴、漏的现象的塑料磁力泵类型。
  • CQB氟塑料微型磁力泵过流部件采用氟塑料及高纯度工业陶瓷制成，具有优异的耐腐性及密封性，因此本产品被广泛适用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等行业。
  • CQB氟塑料微型磁力泵可输送介质：输送任意浓度的酸性、碱性、油类、稀有贵重液体、毒性液体、挥发性的化学介质。特别是易燃、易漏、易爆液体化学介质的输送。
  • 安徽江南泵阀是研发制造型氟塑料磁力泵厂家，拥有以下磁力泵的技术与资质：

适用领域 优势说明 三维结构图 细节展示/优势 磁力叶轮 外磁 电机 型号参数


序号 型号(Model) 转速(Rev) =2900r/min   介质密度(Medium density)=1000kg/m³
流量 扬程 效率 进口 出口 汽蚀余量 电机功率 整机重量
Flow Pump head η Inlet Outlet Npsh Power Weight
(m³/h) (m) (%) (mm) (mm) (m) (kw) (kg)
1 CQB16-12-50F 0.8 1.5 10 φ16 φ12 9 0.025 5
2 CQB15-15-65F 1 2.8 17 φ15 φ15 6 0.18 7
3 CQB20-15-75F 1.8 6 21 φ20 φ15 6 0.18 8
4 CQB25-20-100F 2.5 11 26 φ25 φ20 6 0.37 12
5 CQB25-20-160F 2 32 22 φ25 φ20 6 1.1 40
6 CQB32-20-110F 5.5 13 35 φ32 φ20 6 0.55 18
7 CQB32-20-125F 3.6 20 37 φ32 φ20 6 0.75 20
8 CQB40-25-120F 6.3 15 42 φ40 φ25 5 0.75 35
9 CQB40-25-130F 6.3 22 45 φ40 φ25 4 1.1 45
10 CQB40-25-125F 6.3 20 41 φ40 φ25 4.5 1.1 40
11 CQB40-40-100F 6 11 43 φ40 φ40 6 0.55 20
12 CQB40-40-125F 6.3 17.5 42 φ40 φ40 3.7 1.1 40
13 CQB50-32-125F 12.5 20 42 φ50 φ32 3.5 1.5 45

安装尺寸 尺寸图


序号 系列型号 外　型　安　装　尺　寸 进口法兰尺寸 出口法兰尺寸
Outside and installing size Inlet flange size Exit flange size
Model L S P F W T H h x c a b n-φd k g i n-φt
1 CQB16-12-50F 200 56 80 30 90 71 100 45 22 16 24 / / 12 17 / /
2 CQB15-15-65F 290 71 115 40 112 90 125 56 25 15 20 / / 15 20 / /
3 CQB20-15-75F 316 71 120 55 113 90 138 56 38 20 27 / / 15 20 / /
4 CQB25-20-100F 360 80 150 60 125 100 165 63 49 25 90 65 4-Ф11 20 90 65 4-Ф11
5 CQB32-20-110F 430 200 125 65 148 115 215 105 60 32 120 90 4-Ф13 20 90 65 4-Ф11
6 CQB32-20-125F 435 265 65 50 180 150 244 110 67 32 140 90 4-M12 20 100 75 4-Ф11
7 CQB40-25-120F 435 265 65 50 180 150 244 110 67 40 140 100 4-M12 25 100 75 4-Ф11
8 CQB40-25-125F 440 265 75 50 180 150 244 110 67 40 140 90 4-M12 25 100 75 4-Ф11
9 CQB40-40-125F 510 265 90 100 180 150 260 175 / 40 130 100 4-Ф13 40 130 100 4-Ф13
10 CQB50-32-125F 510 265 100 85 180 150 270 125 76 50 130 100 4-Ф13 32 120 90 4-Ф11
江南泵阀化工泵厂家 CQB氟塑料微型磁力泵制造流程 江南CQB氟塑料微型磁力泵资质 CQB氟塑料微型磁力泵成功案例 CQB氟塑料微型磁力泵在线咨询 CQB氟塑料微型磁力泵购买须知
