MDF氟塑料磁力泵

别名：MDF衬氟磁力泵

型号：MDF

品牌：江南

材质：氟塑料

流量：20~400 m³/h

扬程：15~80 m

功率：11-110 Kw

产品概述

MDF系列衬氟磁力泵，运用CFX、CFD相结合分析计算得到高性能的水力模型，过流部件采用金属骨架衬氟材质，内、外磁转子选用高磁能积、高矫顽力的稀土永磁制造，具有高效节能、介质适用面广、耐高温、磁性强、不退磁等优点，是应用磁力耦合实现无接触传动、无动密封的新型高品质磁力传动离心泵。
主轴为金属衬氟，可解决输送介质密度过大或泵频繁启动等情况导致传统碳化硅主轴的断轴情况。本产品全密封、无泄漏、清洁环保、运行静音低振，是输送易燃、易爆、腐蚀、贵重液体的优选用泵。因节能环保、可靠安全，并替代进口为用户节约大量成本。
广泛应用于氯碱、化工、制碱、石油、医药、卫生、农药、造纸、染料、污水处理等领域。
该泵高效节能、抗汽蚀性能强，适用温度范围广。具有运行稳定、噪音振动低、可靠性高、寿命长等优点，是强腐蚀、有毒、易挥发、易燃易爆、有机溶剂和贵重液体理想的环保输送设备。
MDF核心特点为：强磁性、高扭矩、无泄漏，因此是浓硫酸、浓硝酸、浓磷酸、溴素等高密度腐蚀性介质的蕞佳输送设备

适用领域

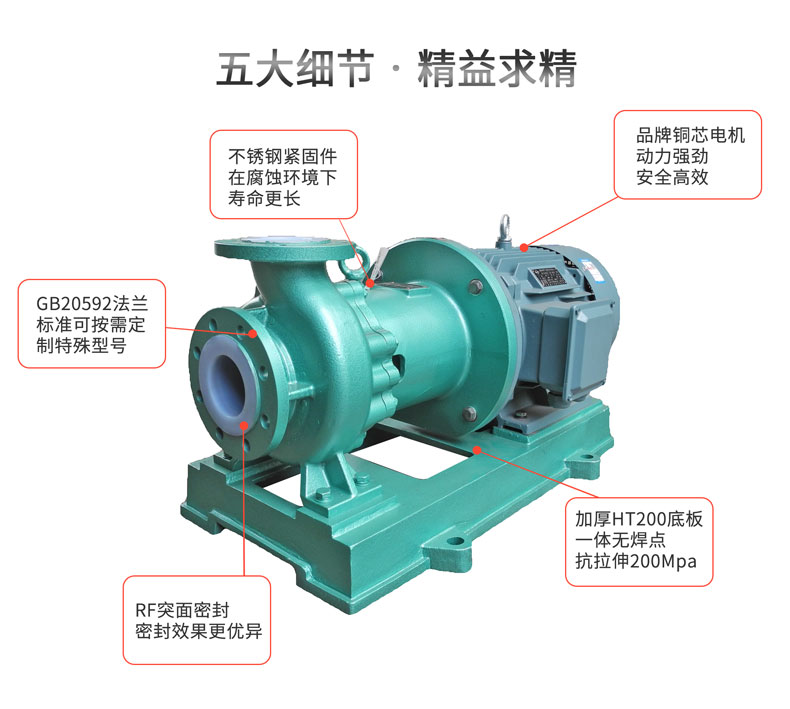

优势说明

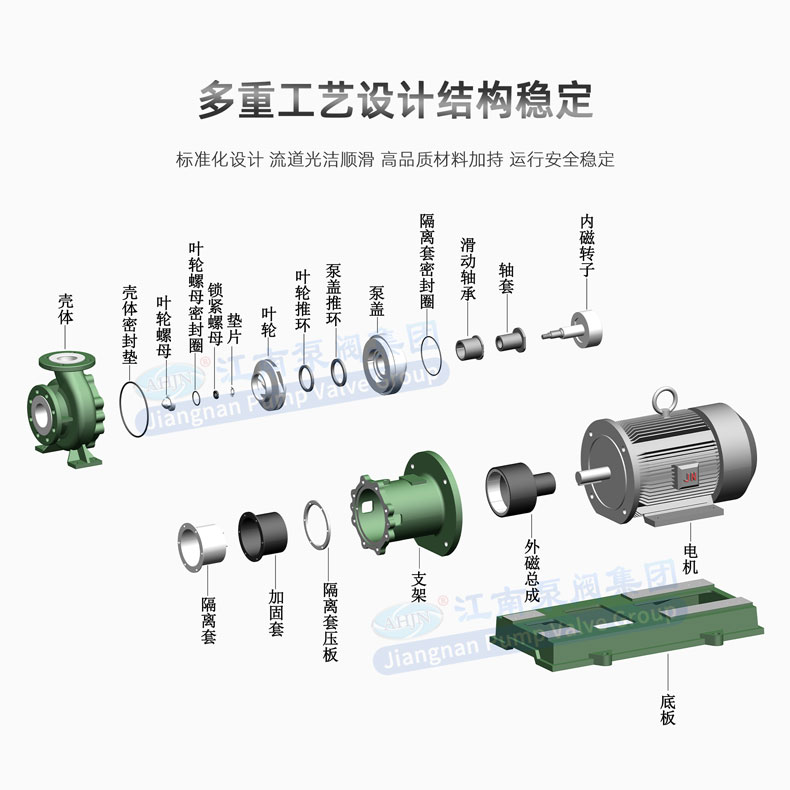

三维结构图
细节展示/优势
闭式叶轮
转子总成
氟塑料壳体

型号参数

序号	型号(Model)	转速(Rev)=2900r/min 介质密度(MediumdeJNSity)=1000kg/m³
		流量	扬程	效率	进口	出口	汽蚀余量	电机功率	整机重量
		Flow	Pumphead	η	Inlet	Outlet	Npsh	Power	Weight
		(m³/h)	(m)	(%)	(mm)	(mm)	(m)	(kW)	(kg)
1	MDF65-50-160	15	33	46	φ80	φ50	3	15	190
		25	32
		35	27
2	MDF65-40-200	15	51	45	φ65	φ40	2.5	11	160
		25	50
		35	45
3	MDF65-40-250	15	82	40	φ65	φ40	2.5	18.5	230
		25	80
		35	72
4	MDF80-65-160	35	33	52	φ80	φ65	3	11	135
		50	32
		60	27
5	MDF80-50-200	35	52	46	φ80	φ50	3	15	190
		50	50
		60	45
6	MDF80-50-250	35	82	43	φ80	φ50	3.5	30	310
		50	80
		60	75
7	MDF100-80-125	65	22	63	φ100	φ80	3.5	11	140
		100	20
		110	18
8	MDF100-80-160	65	35	50	φ100	φ80	3.5	15	190
		100	32
		120	26
9	MDF100-65-200	65	51	46	φ100	φ65	3.5	30	310
		100	50
		120	43
10	MDF100-65-250	65	82	43	φ100	φ65	4	45	420
		100	80
		120	65
11	MDF125-80-160	100	38	60	φ125	φ80	4	30	360
		160	32
		180	26
12	MDF125-100-200	120	55	55	φ125	φ100	4.5	55	500
		200	50
		220	45

序号	型号(Model)	转速(Rev)=1450r/min 介质密度(MediumdeJNSity)=1000kg/m³
		流量	扬程	效率	进口	出口	汽蚀余量	电机功率	整机重量
		Flow	Pumphead	η	Inlet	Outlet	Npsh	Power	Weight
		(m³/h)	(m)	(%)	(mm)	(mm)	(m)	(kW)	(kg)
1	MDF125-100-250	65	21	63	φ125	φ100	5	15	330
		100	20
		120	18
2	MDF125-100-315	65	36	60	φ125	φ100	5	18.5	370
		100	32
		120	30
3	MDF125-100-400	65	51	60	φ125	φ100	5	30	480
		100	50
		120	43
4	MDF150-125-250	120	21	67	φ150	φ125	6	22	400
		200	20
		240	18
5	MDF150-125-315	120	36	65	φ150	φ125	6	45	670
		200	32
		240	30
6	MDF150-125-400	120	51	61	φ150	φ125	6	75	720
		200	50
		240	43
7	MDF200-150-250	240	21	69	φ200	φ150	7	45	550
		400	20
		480	18
8	MDF200-150-315	240	36	68	φ200	φ150	7	75	780
		400	32
		480	30
9	MDF200-150-400	240	51	63	φ200	φ150	7.5	110	830
		400	50
		480	43
