ZBF高性能氟塑料自吸泵

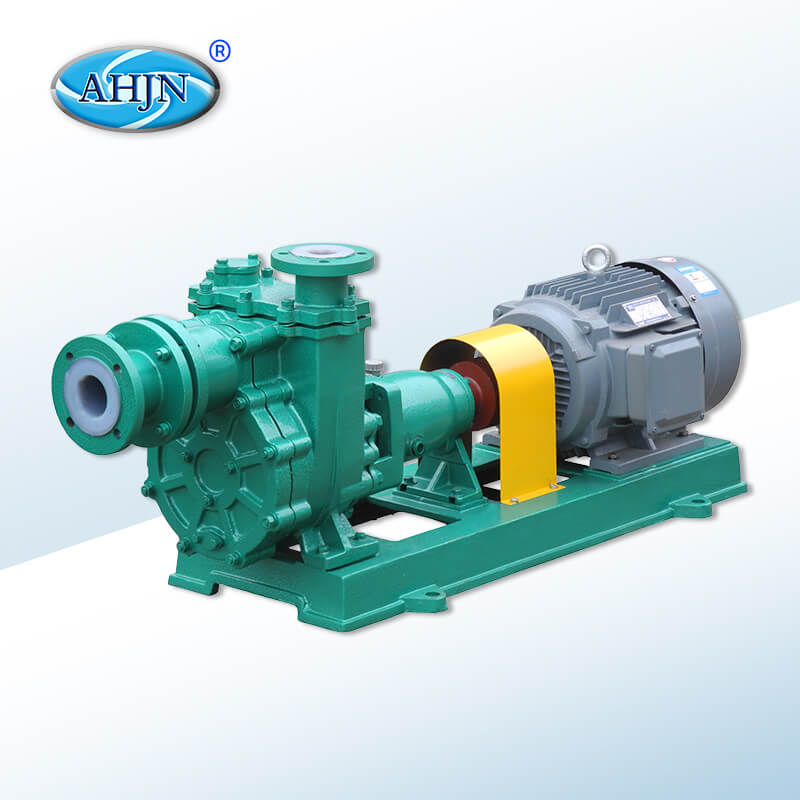

ZBF高性能氟塑料自吸泵

ZBF高性能氟塑料自吸泵

泵阀产品简介：

《产品综合说明书》下载

品牌厂家：JiangNan/江南泵业

产品别名：ZBF衬氟自吸泵|ZBF四氟自吸泵

主要材质：氟塑料

流量范围：5-110m³/h

扬程范围：18-47m

功率范围：2.2-30kw

特别说明：产品图片及参数跟实际产品略有差异;

定制说明：一切规格按照客户实际情况或量身定制，支持非标定制。

库存配送：全国送货保障！

化工泵详情化工泵答疑(8)泵阀订购

ZBF高性能氟塑料自吸泵产品概述

ZBF系列高性能氟塑料自吸式离心泵简称“ZBF氟塑料自吸泵”，突破了传统自吸泵受氟塑料衬里模压工艺的限制，将储液腔、气液分离室与蜗壳流道制成一体，拥有较大的气液分离室、通畅的回流通道，进口设计有先进可靠的止回阀，高低压区密封可靠，排气时间明显缩短、进口抽空力强，大幅提升了自吸性能，其自吸高度可达5米(常压清水时)。
ZBF氟塑料自吸泵过流部件均采用氟塑料制成，本产品设计有灌液、放液孔，免除了安装时预留注液管阀等不便因素，最大限度满足了用户各种工况下的需求，免去了普通离心泵须倒灌安装、灌引水、装底阀等不便因素，是大流量、强腐蚀、液位差高自吸工况的理想用泵。
安徽江南泵阀制造的氟塑料自吸离心泵耐腐性强，气液分离快，自吸时间短，吸程高，工作时间长，效率高，静音低振等优点。是获得国家专利的产品。适用于污水处理、酸洗工艺、制酸制碱、化工、农药、造纸、电子等行业。

适用领域

优势说明

三维结构图

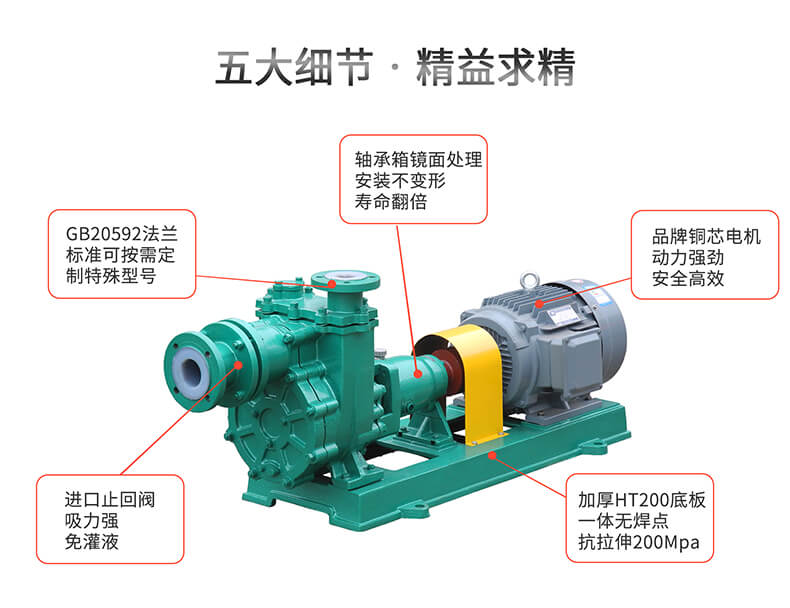

细节展示/优势

氟塑料叶轮

机械密封

短泵轴

联轴器

型号参数

* 表格型号中间流量扬程为标准参考值
序号	转速(Rev) =2900r/min 介质密度(Medium density)=1000kg/m ³
	型号	流量	扬程	效率	进口	出口	汽蚀余量	电机功率	自吸高度	自吸时间	整机重量
		Flow	Pump head	η	Inlet	Outlet	Npsh	Power	priming High	priming time	Weight
	Model	(m³/h)	(m)	(%)	(mm)	(mm)	(m)	(kw)	(m)	(s )	(kg)
1	40ZBF-20	6.3	20	42	φ40	φ32	3	2.2	5	150	70
2	40ZBF-30	6.3	30	48	φ40	φ40	3	4	5	150	140
3	50ZBF-20	12.5	20	42	φ50	φ40	3	2.2/3	5	150	120
4	50ZBF-30	12.5	30	48	φ50	φ40	3.5	4	5	150	160
5	50ZBF-45	12.5	45	35	φ50	φ32	3.5	7.5	5	150	210
6	65ZBF-20	25	20	58	φ65	φ50	4	3	5	180	180
7	65ZBF-30	25	30	55	φ65	φ50	4	7.5	5	180	210
8	65ZBF-45	25	45	42	φ65	φ50	4	11	5	150	300
9	80ZBF-20	50	20	60	φ80	φ65	4.5	5.5	4.5	200	240
10	80ZBF-30	50	30	58	φ80	φ65	4.5	11	4.5	200	284
11	80ZBF-45	50	45	53	φ80	φ65	4.5	15	4.5	180	330
12	100ZBF-20	100	20	65	φ100	φ80	5	11	4.5	250	280
13	100ZBF-30	100	30	62	φ100	φ80	5	15	4.5	220	320
14	100ZBF-45	100	45	55	φ100	φ80	5	30	4.5	200	500

安装尺寸

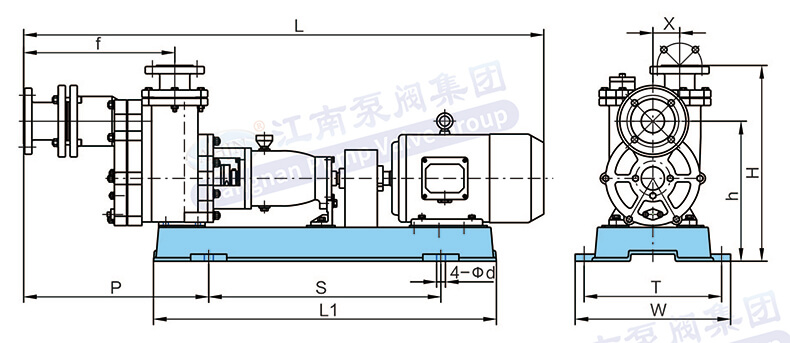

尺寸图

序号	型号	外　型　安　装　尺　寸											进口法兰尺寸				出口法兰尺寸
	Model	Outside and installing size											Inlet flange size				Exit flange size
		L	L1	S	P	f	W	T	H	h	X	D	c	a	b	n-φd	k	g	i	n-φt
1	40ZBF-20	708	305	260	328	234	180	150	367	230	59	14	40	150	110	4-φ18	32	140	100	4-φ18
2	40ZBF-30	1360	880	600	506	298	385	335	527	387	77	25	40	150	110	4-φ18	40	150	110	4-φ18
3	50ZBF-20	1156	840	605	435	338	375	335	476	327	70	19	50	165	125	4-φ18	40	150	110	4-φ18
4	50ZBF-30	1310	880	600	506	298	385	335	527	387	77	25	50	165	125	4-φ18	40	150	110	4-φ18
5	50ZBF-45	1375	930	650	445	340	435	385	596	435	100	25	50	165	125	4-φ18	32	140	100	4-φ18
6	65ZBF-20	1345	900	600	476	406	390	350	541	377	58	20	65	185	145	4-φ18	50	165	125	4-φ18
7	65ZBF-30	1460	960	650	518	423	435	385	548	392	75	25	65	185	145	4-φ18	50	165	125	4-φ18
8	65ZBF-45	1610	1130	740	538	410	500	435	610	435	100	25	65	185	145	4-φ18	50	165	125	4-φ18
9	80ZBF-20	1425	930	650	536	424	435	385	574	394	90	25	80	200	160	8-φ18	65	185	145	4-φ18
10	80ZBF-30	1555	1130	740	552	428	500	435	616	435	90	25	80	200	160	8-φ18	65	185	145	4-φ18
11	80ZBF-45	1630	1130	740	563	433	500	435	631	450	100	25	80	200	160	8-φ18	65	185	145	4-φ18
12	100ZBF-20	1663	1130	740	593	462	500	435	632	440	86	25	100	220	180	8-φ18	80	200	160	8-φ18
13	100ZBF-30	1615	1151	840	571	456	490	435	641	450	89	25	100	220	180	8-φ18	80	200	160	8-φ18
14	100ZBF-45	1865	1350	945	600	456	600	535	695	500	110	25	100	220	180	8-φ18	80	200	160	8-φ18
